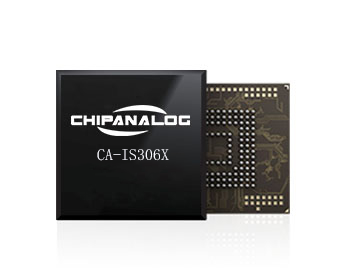

CAN收发器
CAN收发器

概述

CAN收发器CA-IS306X是一款具有集成式高效电源转换器的隔离式控制区域网络(CAN)物理层收发器,符ISO11898-2标准的技术规范。此器件采用片上二氧化硅(SiO2)电容作为隔离层,在CAN协议控制器和物理层总线之间创建一个完全隔离的接口,与隔离电源集成在单个SOIC封装内,可隔绝噪声和干扰并防止损坏敏感电路。

该系列产品广泛应用于CAN数据总线、工业现场网络等行业,详细参数可参考规格书和选型表。

应用

  • CAN 数据总线
  • 工业现场网络
  • 楼宇和温室环境控制自动化
  • 安防系统
  • 运输
  • 医疗
  • 电信

特性

符合 ISO11898-2 标准
高达 5000VRMS隔离耐压
集成隔离式 DC-DC 转换器(含变压器)
逻辑侧 I/O 电压范围支持 3V ~ 5 V
信号传输速率高达 1 Mbps
高共模瞬态抗扰度: 150 kV/μs(典型值)
–40 V 至 40 V 的总线故障保护
低环路延时:
150 ns(典型值)
210 ns(最大值)
驱动器(TXD)主动态超时功能
热关断保护
总线最多可支持 110 个节点
无电节点不干扰总线
温度范围: –40°C 至 105°C
安全和法规认证(申请中)
