数字隔离
数字隔离

概述

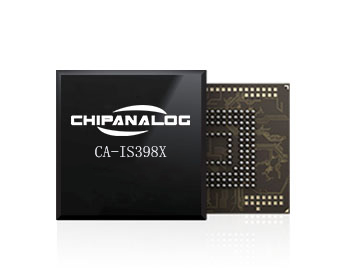

数字隔离CA-IS398x系列器件提供8通道隔离式数字输入,非常适合工业应用中常用的24V数字逻辑。这些通道可以吸收电流或者提供电流,并具有集成的安全额定隔离度。结合一些外部器件。

CA-IS398x可以满足IEC 61311-2 开关类型1、2或3的要求。输入接口可实现双极性功能(拉电流或者灌电流),而且现场侧无需电源。器件输出接口工作电压范围为2.25V至5.5V,支持2.5V、3.3V和5V控制器。

利用川土微专有的基于CMOS的容隔技术,这些产品的隔离耐压达到2.5 kVRMS,同时实现较高的CMTI、较低的传输延迟和通道间延迟失配。与光耦输入解决方案相比,CA-IS398x的使用寿命更长,且具有更高的可靠性。

CA-IS398x系列产品包括并行和串行输出选项。并行输出选件提供内置的低通滤波器,以提高抗噪性能、降低设计复杂度和成本。串行输出选件可以通过单个MCU接口级联总共128个通道(16个CA-IS3980S),同时可独立配置每个通道的去抖动滤波器时间常数。

应用

  • 可编程逻辑控制器(PLC):数字输入模块 混合I/O模块
  • 工业用数据采集
  • CNC控制
  • 分布式控制系统
  • 电机驱动I/O和位置反馈

特性

  • 符合IEC61131-2针对24V隔离式数字输入的1、2、3类特性标准
  • 单封装8通道输入
  • 高数据率:最高2Mbps
  • 无现场测电源需求
  • 可选去抖动、去毛刺滤波器时间:最大100ms
  • 高瞬态抗扰性:高速通道100 kV/us
  • 可选SPI接口:CA-IF3980S
  • 宽电源电压范围:2.25V至5.5V
  • 环境温度范围:-40°C到125°C
  • 封装:8.66mm x 3.91mm QSOP20
  • 隔离耐压等级:符合DIN VVDE V 0884 – 10标准的基本绝缘 符合UL 1577 认证的2500 VRMS绝缘简化通道结构
