概述

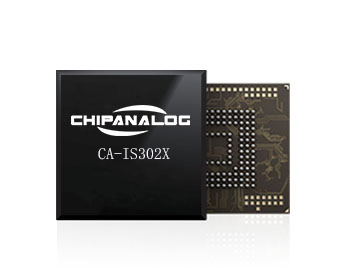

双向隔离器CA-IS302X芯片为兼容I2C接口的双向通讯低功耗隔离器,隔离器的输入侧与输出侧具备电气隔离特性,该电气隔离屏障由二氧化硅构成的高压隔离电容构成。

CA-IS302X系列隔离器具有高达5KVrms 的超高绝缘能力,可以防止数据总线或其他电路上的噪声和浪涌进入本地接地端而干扰或 损坏敏感电路。高达150kV/µS 的CMTI 抗干扰的能力可以保证信号在恶劣噪声环境下的正确传输。

应用

  • 隔离I2C总线
  • SMBus and PMBus接口
  • 电机驱动系统
  • I2C电平转换

特性

  • 隔离双向通讯,兼容 I2C 总线通讯协议
  • 信号传输速率: DC to 1MHz
  • 宽电源电压范围: 3V to 5.5V
  • 宽温度范围: -40°C to 105°C
  • 开漏输出:A 侧具有 3.5mA 电流下拉能力 B 侧具有 35mA 电流下拉能力
  • 优异的电磁抗扰度
  • CMTI:: ±150kV/µS
  • 浪涌: 10kV
  • ESD: 8kV
  • 高达 5kVRMS 的隔离电压
  • 隔离栅寿命: >40 年
  • 封装: SOIC8、 宽体 SOIC8
  • 符合 RoHS 标准
