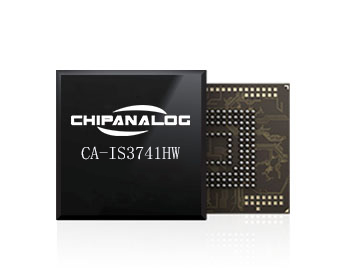

CA-IS3741HW
CA-IS3741HW

CA-IS3741HW是一款高性能四通道数字隔离器,具有精确的时序特性和低电源损耗。在离 CMOS 数字 I/O 时,CA-IS374X器件可提供高电磁抗扰度和低辐射。 所有器件版本均具有施密特触发器输入,可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。

CA-IS3740 四个通道都在同一个方向上, 输出侧(B 侧)具有输出使能;CA-IS3741 具有三个前向和一个反向通道,两侧均具有输出使能;CAIS3742具有两个前向和两个反向通道,两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失,对于后缀为 L 的设备,默认输出为低,对于带有后缀 H 的设备,默认输出为高。

CA-IS3741HW器件具有高绝缘能力,有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端,从而干扰或损坏敏感电路。高 CMTI 能力有望保证数字信号的正确传输。CA-IS374X器件采用 16 引脚窄体 SOIC 和 16 引脚宽体 SOIC 封装。所有产品均具有 3.75kVrms 的隔离额定值,宽体封装的产品支持绝缘耐压高达 5kVrms。

 应用

  • 工业自动化
  • 电机控制
  • 医疗电子
  • 隔离开关电源
  • 太阳能逆变器
  • 隔离 ADC, DAC

特性

  • 信号传输速率: DC to 150Mbps
  • 宽电源电压范围: 2.5V to 5.5V
  • 宽温度范围: -40°C to 105°C
  • 无需启动初始化
  • 默认输出高电平和低电平选项
  • 优异的电磁抗扰度
  • 高 CMTI: ±150kV/µs (典型值)
  • 低功耗, (典型值):电流为 1.5mA/通道(@5V, 1Mbps )、电流为 6.6mA/通道(@5V, 100Mbps )
  • 精确时序 (典型值):8ns 传播延迟、1ns 脉冲宽度失真、2ns 传播延迟偏差、5ns 最小脉冲宽度
  • 高达 5KVRMS 的隔离电压
  • 隔离栅寿命: >40 年
  • 施密特触发器输入
  • 窄体 SOIC8(S), 宽体 SOIC8(G)封装和宽体SOIC16(W), 符合 RoHS 标准

CA-IS37xx替代Silicon Lab产品的Si86xx系列,ADI产品的ADUM1xx、ADUM2xx、ADUM1xxx、ADUM2xxx、ADuM3xxx,TI产品的ISO77xx、ISO78xx、ISO72xx、ISO73xx、ISO74/75/76xx系列。
