额温枪中扮演关键作用的是传感器和主控芯片,主控芯片主要由ADC和MCU组成,传感器模块进行温度采集,并转化为电信号,ADC随之将电信号转换为数字信号,而后通过通信接口传输到MCU。MCU通过数字温度传感器采集当前环境温度,对传输的温度数字信号进行相应温度补偿处理,并把修正后的温度作为当前记录编号存储,进行相应的显示。
人体不同位置,温度有差异

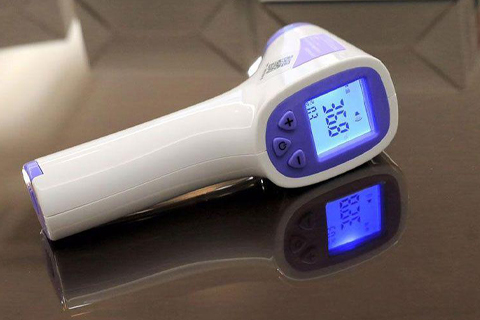

我们都知道,人体正常体温的温度范围大致介于 36.2℃-37.2℃。而在人体中不同位置,温度也是有差异的,体内温度较为恒定,而体表的温度受多种外部因素影响,不同人之间、同一人在不同时间及不同环境下的体表温度存在差异。目前的疫情防控中最常见的是手持式测温枪,一种红外额温计。用测温枪测量额头温度,一般判断标准是体温 37.3-38℃ 为低热;38℃-39℃ 为中热;39℃-40℃ 为高热;而 40℃ 以上是超高热,需要尽早送院治疗。
手持式测温枪测量原理
手持式测温枪是利用人体的红外线辐射进行温度测量的。自然界的任何物体,当然包括我们人类身体,都会向外部散发出红外线。红外线又称为红外辐射、热辐射或热射线,属于不可见的一种电磁波,其频率高于我们熟知的高频无线电波。
虽然我们看不到红外线,但它却是真实存在的,比如你拿装有热水的茶杯靠近自己的手臂,离得较近时,虽然并未接触,就可以感受到热量,这实际上就是你的皮肤感知到了茶杯辐射出的红外线能量。物体温度越高,其散发的红外线辐射频率也就越高,红外额温计就是利用了这个原理,通过检测人体额头散发的红外线频率与能量,间接计算出人体额温。
红外测温枪使用传感器捕捉人体红外线,并对波长加以分析计算后,显示出被测表面的温度。从原理上可以看出,红外测温枪不需要与人体皮肤接触,只需要保持适当的距离即可测量。
售价不菲的红外额温计,测量时读数是否准确?
根据国标 GB/21417.1 规定,体温计温度显示范围应不小于 35.0℃-42℃。在此温度显示范围内,最大允许误差 ±0.2℃;在此温度显示范围外,最大允许误差 ±0.3℃。只要是正规厂家生产、正规渠道销售的产品,肯定是符合国标的。但为什么红外额温计的读数有时出现明显偏低,比如 33℃、34℃ 呢?首先,普通型红外额温计适合在室内使用,且室温处于 16℃-35℃ 的范围,此时才能保证仪器的准确度。
如果是在室外,一方面太阳光线中的红外线干扰了人体散发的红外能量,另一方面,现在北方室外地区温度还是较低,再加上有风,造成人体皮肤表面温度低于实际体温,产生读数偏小的现象。当室外温度在 5℃ 以下时,此环境中使用红外额温计会产生很大误差,即使是发热也测不出来,起不到监测的作用。
因此,使用红外额温计时,应当尽量在室内,至少应当在帐篷等里面进行,避免低温、日光以及刮风的影响。另外,红外额温计每天还是使用之前,是需要校准的,校正方法因产品而异,但原理基本相同,操作员应在使用前阅读仪器说明书,并接受一定的培训。
最后总结一下使用手持式红外额温计的注意事项
- 时间要够:在待机状态下按测量键选择体温模式测量,显示温度或蜂鸣器提示音结束后才完成测量,时间约为 1-2 秒。注意:测量未完成时不能随意移动测温枪。
- 部位要准:将测温枪指向前额头正中眉心上方并保持垂直,测量部位不能有毛发、衣物等遮挡,保持额头干燥。
- 距离要对:测温计前端不要接触皮肤。室内测量:额枪与额头的距离建议在 3-5 cm 左右。室外测量:如因条件所限只能室外测量,应尽量选择背阴、无风处,可适当接近测量部位,前端距皮肤 1 cm 左右。
- 红外测温枪受环境的影响较大,在目前冬春季节,不测温度时,尽量将测温枪放到保温盒或腋下温暖的地方暖热。也可以选择几个与体温相接近的部位测量,如手腕、耳后等等,以保证测量的准确性。
- 不能在风扇、空调的出风口等气流较大的地方测量。要按要求规范操作,防止出现过低、过高不准确的测量体温结果。
- 使用时,要注意不能直射眼睛,也不能射向反光的物体例如镜子,以避免伤害眼睛视网膜。
