CAN接口
CAN接口

概述

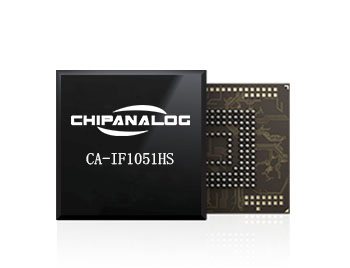

高性能CAN接口CA-IF1051HS该CAN 收发器系列符合ISO1189-2 (2016) 高速CAN(控制器局域网络)物理层标准。所有器件均设计用于数据,速率高达5Mbps(兆位每秒)的CAN FD 网络。该器件支持总线故障保护电压±70 V,具有静音模式,通常也称作仅侦听模式。此外,器件包含许多保护功能,以提高器件和CAN 的稳定性。

应用

  • 工业控制
  • 建筑自动化
  • 供热通风及空调系统(HVAC)
  • 开关柜

特性

  • 符合 ISO 11898 -2:2016 和 ISO 11898 -5:2007 物理层标准
  • “Turbo”CAN:所有器件均支持经典 CAN 和 5Mbps CAN FD(灵活数据速率)、短暂且对称的传播延迟时间以及针对增强型时序裕量的快速循环时间、在有负载 CAN 网络中实现更快的数据速率
  • 未上电时的理想无源特性:总线和逻辑引脚处于高阻态(无负载)、上电和掉电时总线和 RXD 输出上无毛刺脉冲
  • 保护特性:总线故障保护:±70 V、VCC 电源引脚上具有欠压保护、驱动器显性超时 (TXD DTO) 、数据速率低至4kbps、热关断保护 (TSD)
  • 接收器共模输入电压:±30 V
  • 典型循环延迟:130ns
  • 结温范围: -55°C 至 150°C
  • 可提供 SOIC8 封装和无引线 DFN8 封装

川土微高性能CAN接口CA-IF1051HS型号可替代TI产品的TCAN1051型号,NXP产品的TJA1051、TJA1050型号。
