概述

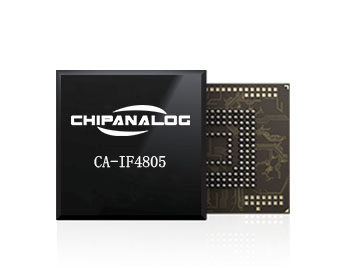

高性能485接口CA-IF4805是一系列抗噪声 RS-485/RS-422 全双工/半双工收发器,能够运用在恶劣的工业环境中。这些器件的总线引脚可耐受高级别的IEC电气快速瞬变(EFT)和IEC静电放电(ESD),从而无需使用其他系统级保护组件。

该系列的器件可以扩展共模电压范围到±15V、故障保护范围±30V。因此这些器件适用于长电缆上的应用。CA-IF48xx 系列器件,可提供小型SOIC8,MSOP以及DFN封装,适用于空间受限的应用。这些器件在自然通风环境下的工作温度范围为–40°C至125°C。

应用

  • 电机驱动器
  • 工厂自动化和控制
  • 电网基础设施
  • 楼宇自动化
  • HVAC系统
  • 视频监控
  • 过程控制
  • 无线基础设施

特性

  • 满足或超过TIA/EIA-485A 标准的要求
  • 数据速率:CA-IF4850:50Mbps CA-IF4820:20Mbps CA-IF4805:低EMI 500Kbps
  • 3V 至5.5V 电源电压
  • 带有限流驱动器和热关断功能
  • 总线 I/O ESD 保护:全双工:±15kV HBM 半双工:±30kV HBM
  • 1/8 单位负载(支持多达 256 个总线节点)
  • 工作温度范围:–40°C 至 125°C
  • 共模电压范围:±15V
  • 故障保护范围:±30V
  • 低工作电流:接收模式下最大工作电流960μA
  • 待机电流:<5μA
  • 小尺寸 SOIC8 封装或 MSOP 封装

川土微高性能485接口CA-IF4805HS型号可替代TI产品的SN65176BDR、SN75176BDR、 SN65HVD3082型号,MAXIM产品的MAX485ESA、MAX485CSA型号。
