相信很多从事电子行业的朋友都听说过复位电路,但是对于复位电路的工作原理了解并不是很清楚。那么,单片机复位电路的工作原理是什么?本文将带领大家进行详细探讨。

首先我们要明白复位的主要作用是什么。复位的主要作用是将专用寄存器的数据刷新到默认值内,在运算过程中,由于外部原因,比如各种干扰因素,导致寄存器中的数据混乱,无法使其正常的继续执行或产生的结果不正确的时候,需要重置,使程序重新启动。很多 单片机内部集成了上电复位电路,不需要外部上电复位电路。如果是没有内部上电复位电路的普通单片机,通常是无法正常工作!单片机复位电路比较简单,一般来说最常用的是上电复位。

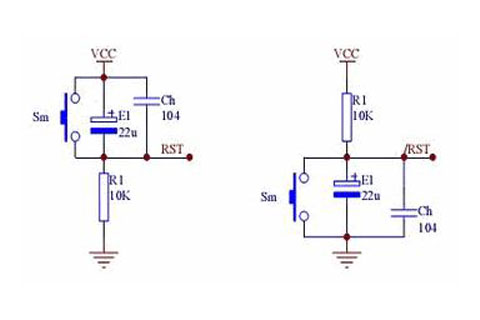

所说上电复位是单片机接通的瞬间,由于单片机各部分电压不能正确建立,此时单片机运行时应将其复位,且复位时间要求大于上电时间。以AT89C51单片机为例,在 VCC端将电容接到 RST端,下接地阻到地面。在 VCC端通电源后,复位电路通过电容在 RST端增加一个高电平,这个信号随着 VCC在电容上的充电逐渐减少,所以要确保电容在一定时间内充电,以完成复位功能。

常见的51单片机要复位只需要在第9插头接一个高水平持续2us就能够实现,那么这个过程是怎么实现的?单片机计算机系统中,系统启动时只有一次电复位,按下按键时系统将再次复位,如果释放后再按下,系统仍将恢复。因此,可以通过按键的断开和关闭来在运行的系统中控制其复位。总结来说,复位电路的原理是单片机RST引脚接收2us以上的电平信号,只要电容充放电时间超过2us,就可实现复位,因此电路中的电容值可以被改变;按下按键系统复位,就是电容处于短路电路中,将所有电流都释放出来,两端电阻电压升高所导致的!

以上就是关于“ 单片机复位电路工作原理是什么 ”的全部内容,四强科技专注于电子产品方案研发、MCU定制开发、单片机代理,有需要的小伙伴可以致电咨询哦!
