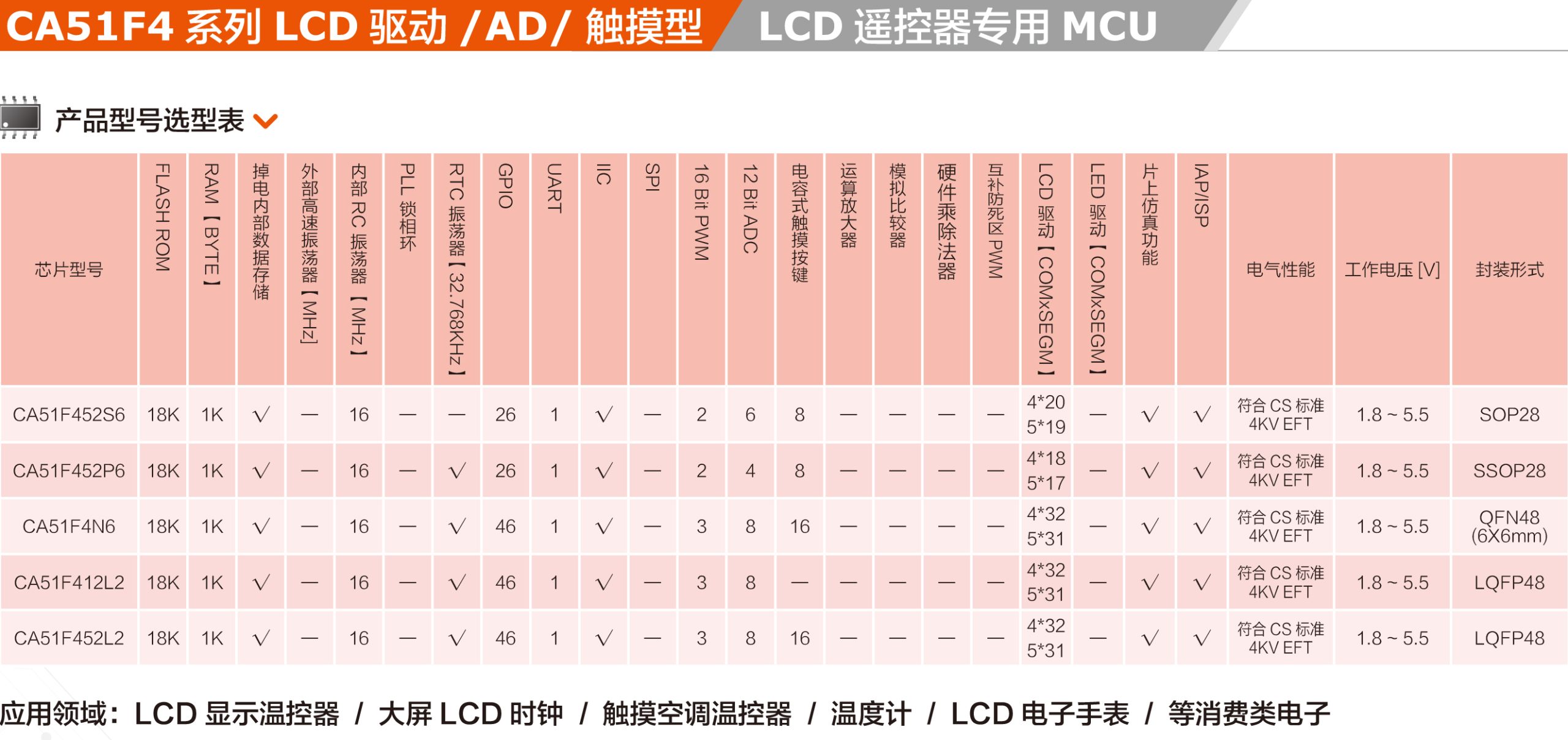

CA51F4系列 LCD驱动升压型

  • 产品规格书
  • 锦锐CA51F4
    锦锐CA51F4
    锦锐CA51F4
    锦锐CA51F4

    CA51F4 系列芯片是基于 1T 8051 内核的 8 位微控制器,通常情况下,运行速度比传统的 8051 芯片快 10 倍, 性能更加优越。内置 13/16/32K Flash 程序存储器,可多次重复编程的特性给用户开发带来了极大的方便。

    时钟系统

    ●  内置低速RC振荡器:131KHz
    ●  内置高速RC振荡器:16MHz  (精度可达±1%@3.3V/25℃)
    ●  外部RTC振荡器:32.768KHz

    RTC功能

    ●  内置RTC模块可计时、分、秒、星期、天数,支持闹钟

    功能

    ●  支持毫秒、半秒中断

    中断系统

    ●  15个有效中断源
    ●  两级中断优先级,支持中断嵌套
    ●  10个外部中断源,可配置任意信号引脚作为中断输入脚

    定时器

    ●  3个16位通用定时器: 定时器0,定时器1,定时器2

    通用输入输出口(GPIO

    ●  最多支持46个GPIO口,支持推挽、开漏、上拉、下拉、高阻模式
    ●  推挽输出时,单个GPIO推电流支持5mA,  灌电流支持10mA
    ●  3个GPIO灌电流最大支持20mA,可作为LCD的背光控制
    ●  1个PWM管脚灌电流支持250-400mA(4级设置),做为遥控载波驱动端口

    模/数转换器(ADC)

    ●  支持8通道12位SAR ADC,内置运放和比较功能
    ●  支持3种基准电压源:VDD、内部基准、外部基准
    ●  选择内部电压为基准电压时可测量VDD电压
    ●  支持检测信号缩小功能,缩小倍数可选

    PWM

    ●  支持3通道PWM,在16位范围内可任意配置周期和占空比
    ●  支持可直接输出内部时钟功能
    ●  支持PWM中断

    LCD驱动

    ●  支持电容型升压模式LCD驱动和电阻型LCD驱动两种模式
    ●  最大可支持5com x31seg、4com x 32seg
    ●  可配置占空比:1/2、1/3、1/4、1/5Duty

    低电压检测(LVD)

    ●  可配置四档触发电压2.0V、2.7V、3.7V和 4.4V
    ●  可设置低电压复位或中断

    复位模式

    ●  芯片支持多种复位源:硬复位,软复位,看门狗复位,低电压检测复位,上电/掉电复位

    看门狗

    ●  27位看门狗定时器,16位调节精度,可配置看门狗复位或中断

    通用串行接口(UART1)

    ●  支持1个UART接口
    ●  支持1字节接收缓存

    I2C接口

    ●  内置1路I2C接口,支持主从模式,支持标准/快速模式
    ●  I2C可设置数字滤波,增强I2C抗干扰性能

    程序下载和仿真

    ●  支持ISP和IAP
    ●  支持在线仿真功能

    低功耗

    ●  STOP模式,电流<10uA
    ●  IDLE模式,电流<15uA
    ●  低速运行模式,电流<30uA
