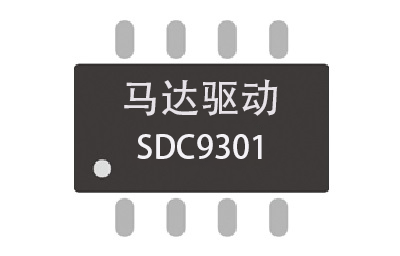

SDC9301

光大SDC9301
光大SDC9301

概述

SDC9301是一款高压、高速的驱动功率MOS管和IGBT的前级驱动电路,拥有独立的上下驱动通道。它采用高压IC工艺制作,具有极高的抗干扰能力。逻辑输入兼容低至3.3V的标准CMOS 或LSTTL输出。输出驱动具有高脉冲电流的缓冲设计,以用来最小化输出直通的影响。上通道能驱动工作在高达600V的NMOS管或IGBT。

SDC9301可替代IR2103型号,行业应用:电机控制,电调。

特点

  • 上通道采用高压设计,最大工作电压达600V能承受高速的电压变化
  • 驱动电压范围10V至20V
  • 欠压锁定功能
  • 兼容3.3V、5V及15V输入逻辑
  • 上下通道开启死区控制
  • 具备更优化的噪声免疫能力
  • 上通道输出与输入同相,下通道输出与输入反相

应用

  • 桥式电路前级驱动
