说起触摸控制技术,我们不难联想到生活中碰到的很多产品。像现在的大部分手机都是通过触摸来操作的,也就是将触摸屏技术应用到手机屏幕上,手机屏上的触摸检测部件安装在屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;触摸屏控制器从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行,实现对手机的触摸控制。

另一种家里常见的还有触摸开关,它是应用触摸感应芯片原理设计的一种墙壁开关,是传统机械按键式墙壁开关的换代产品,能实现更智能化、更便捷的操作。而今天分享一款触摸台灯的原理,想深入学习的朋友可以从中吸取一点有用的知识。

内部安装电子触摸式IC与台灯触摸处的电极片形成一控制回路。触摸开关是一种智能控制的开关,当人体碰触到感应之的电极片时,触摸信号由脉冲直流电产生一脉冲信号传送至触摸感应端,接着触摸感应端会发出一触发脉冲信号,可控制开灯。

如果再触摸一次,灯自然熄灭,因为触摸信号会再由脉动直流电产生一脉冲信号传送至触摸感应端,此时触摸感应端就会停止发出触发脉冲信号,当交流电过零时。

触摸台灯原理

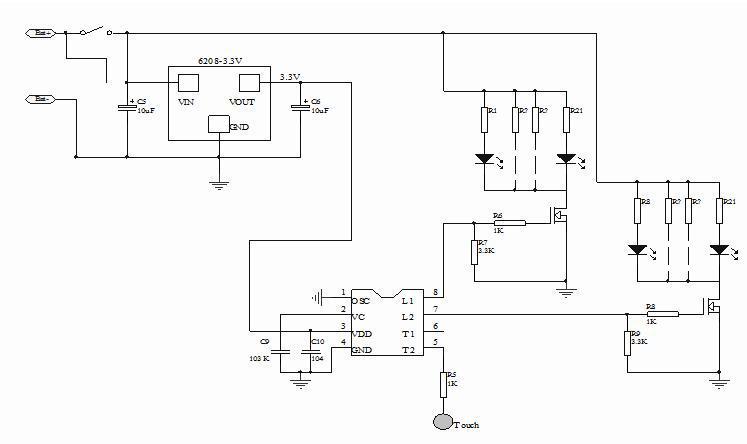

触摸台灯原理

触摸台灯控制原理:电路左边部分是电源电路,220v市电经电容C1降压,再经过VD1~VD4整流,然后是C2滤波、VD5稳压,输出10V的直流电压。其中NE555位时基电路,其被接成双稳态工作方式。

M、N分别为触摸打开和关闭电极,当用手触摸M片时,人体感应的杂波信号经电容C4耦合进电路,由VD7整流后,NE555的②脚得到负压,③脚输出高电平,电流流过继电器线圈,继电器常开触点K吸合,接通台灯电源,台灯点亮;当触摸N电极时,人体感应的杂波信号经VD8整流。

于是⑥脚得到一个正电压,③脚输出低电平,继电器线圈不再有电流流过,继电器常开触点K恢复断开状态,切断台灯电源,台灯就不亮了。IN4007和IN4001外形相2CW202CW23JRX-13F 12V。
