额温枪方案开发

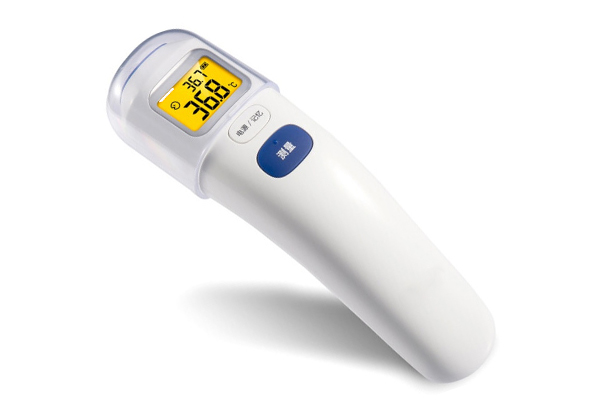

手持式红外额温枪/测温仪可以实现非接触近距离测量人体的体温,在特殊情况下,为了避免人体接触,防止病毒细菌感染,在很多地方都需要用到手持式红外额温枪,四强科技提供专业的红外额温枪/测温仪解决方案,测量精度准确,测量范围广,并支持硬件+软件的全套服务,

一、红外额温枪原理

红外额温枪也叫红外测温仪,可以快速准确地测量出人体的温度。使用时只需将探头对准额头,按下按钮即可。四强科技提供的额温枪方案设计采用红外传感器SENSOR收集物体红外线转变为微弱的mV—uV级别电压信号,在经过电压的放大,通过MCU的控制,然后通过高精度AD传感器,得出的数字信号通过我们的MCU分析处理,然后得出实际的问题,输出到LCD/LED屏幕显示上。

二:额温枪/测温仪的用途

  • 测量人体体温
  • 皮肤温度测试
  • 物理温度测试(物体表面温度)
  • 液体温度测量(如洗澡水、奶粉)
  • 可测量室温

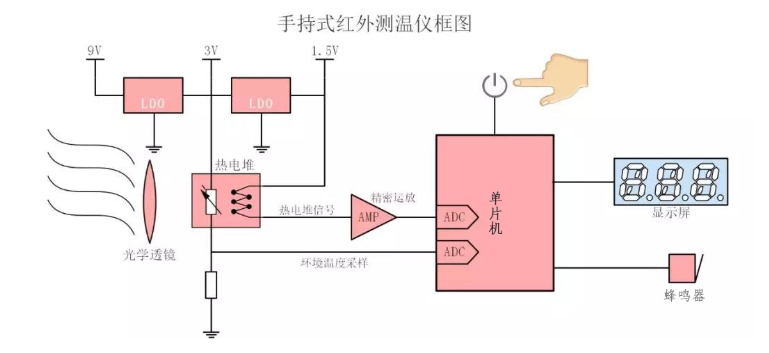

三:红外额温枪方案框图

红外温枪核心芯片主要由ADC芯片和MCU控制芯片设计组成,可实现按键控制/触摸、LCD显示、电量检测和温度检测的功能。

四:红外测温仪的工作过程:

红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量,视场的大小由测温仪的光学零件以及位置决定。被测物体辐射的红外首先进入测温仪的光学系统,再由光学系统汇聚射入的红外线,使能量更加汇聚后的红外线输入到光电探测器中,探测器的关键部件是红外线传感器,把实际的光信号转换成电信号,从光电探测器输出的电信号经过放大器的处理电路,输出给MCU,按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值,然后MCU输出给LCD显示温度值。

以上就是四强科技工程师分享的红外额温枪方案,深圳市四强科技有限公司专业提供红外线测温仪/额温枪方案设计,提供MCU方案设计开发、涵盖医疗、家电控制、3C数码、芜湖器、台灯、无线充产品方案开发。

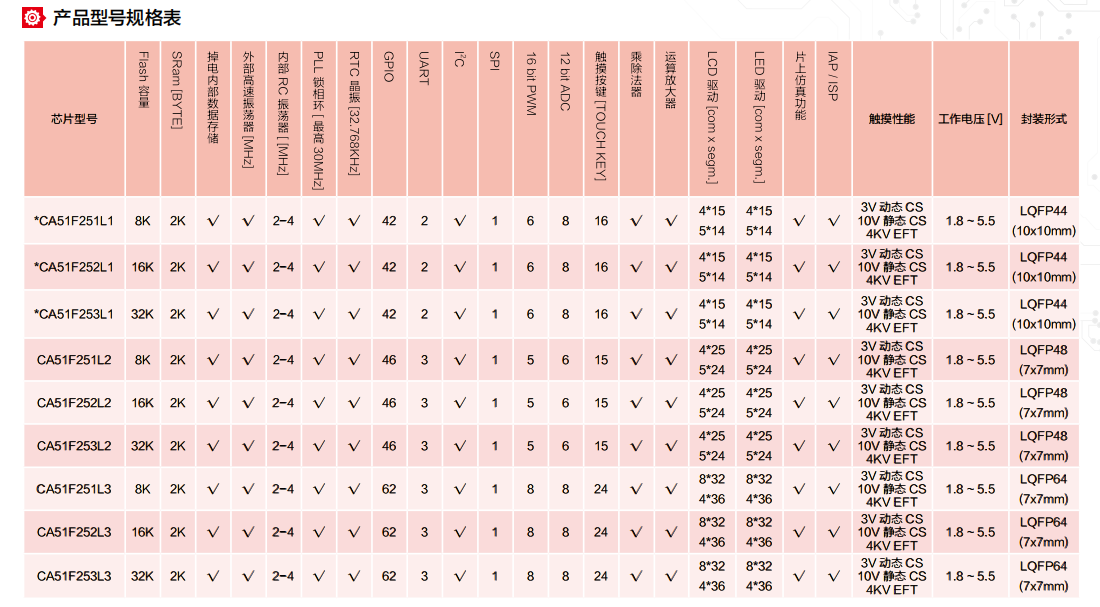

额温枪方案MCU选型表

额温枪方案开发
额温枪方案开发
