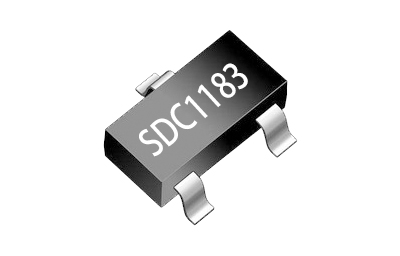

SDC1183是一款锁存型霍尔开关集成电路。它内含霍尔感应块、斩波放大器、迟滞比较器，以及开集电极输出电路。斩波放大器有效的减少由于温度、工艺、机械应力等造成的失调，提高了磁场灵敏度的一致性。芯片采用高压CMOS工艺制造，工作电压范围大，为3.0V~24V。 SDC1183稳定的温度特性和低工作电压特性，使得它能适用于汽车电子、工业、消费类应用产品。
特点
- 工作电压范围:3.0V~24V
- 内置温度补偿电路
- 内置电源反接保护电路
- 工作温度范围可选
- 开漏极输出
- 最大输出陷电流：50mA
- 工作频率：0~10KHz
- TO-92S 、SOT-23-3封装
应用
- 无触点开关
- 直流无刷电机
- 流速计
- 速度检测
