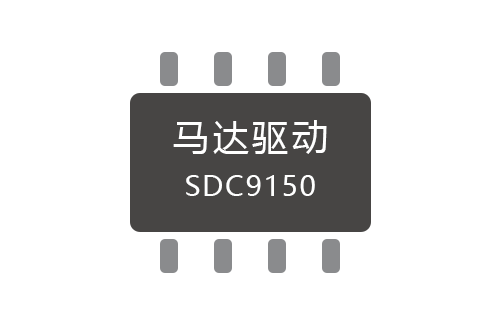

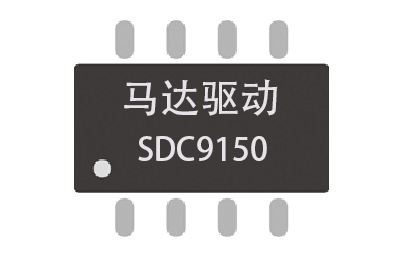

SDC9150是具有脉冲宽度调制(PWM)功能的直流电机驱动器,其峰值输出电流为±3.5A,工作电压上限为40V。通过外加PWM信号到相应输入脚,可以控制直流电机的速度和方向,同时内部同步整流电路会降低芯片功耗。内部电路保护包括过电流保护,电机引线对地或电源短路保护,热关断保护,欠压监控和交越电流保护。

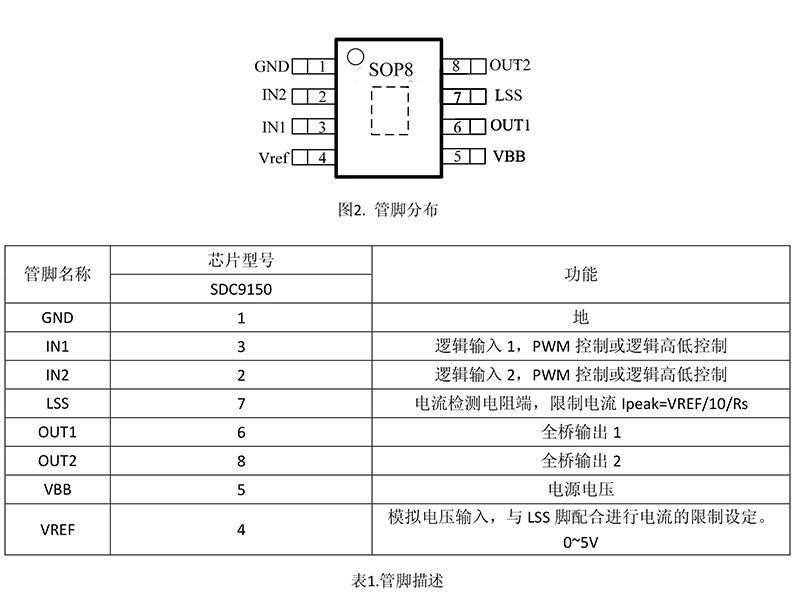

SDC9150是SOP8封装,封装底部有裸露散热焊盘,无铅。pin to pin 兼容 DRV8870DDAR,A4950。

应用领域:智能扫地机、按摩椅、打印机、监控云台。

特别在智能扫地机产品上,小米,紫米,海尔,美的,shark ninja等客户大批量使用中。

详细咨询:131 6893 8722 (Steve Wu)

SDC9150特点:

  • 低输出导通电阻
  • 输出过流保护
  • 电机短路保护
  • 电机对地短路保护
  • 电机对电源短路保护
  • 低功耗待机模式
  • 限制工作电流可调
  • 同步整流功能
  • 内部欠压锁定
  • 输出换相控制
