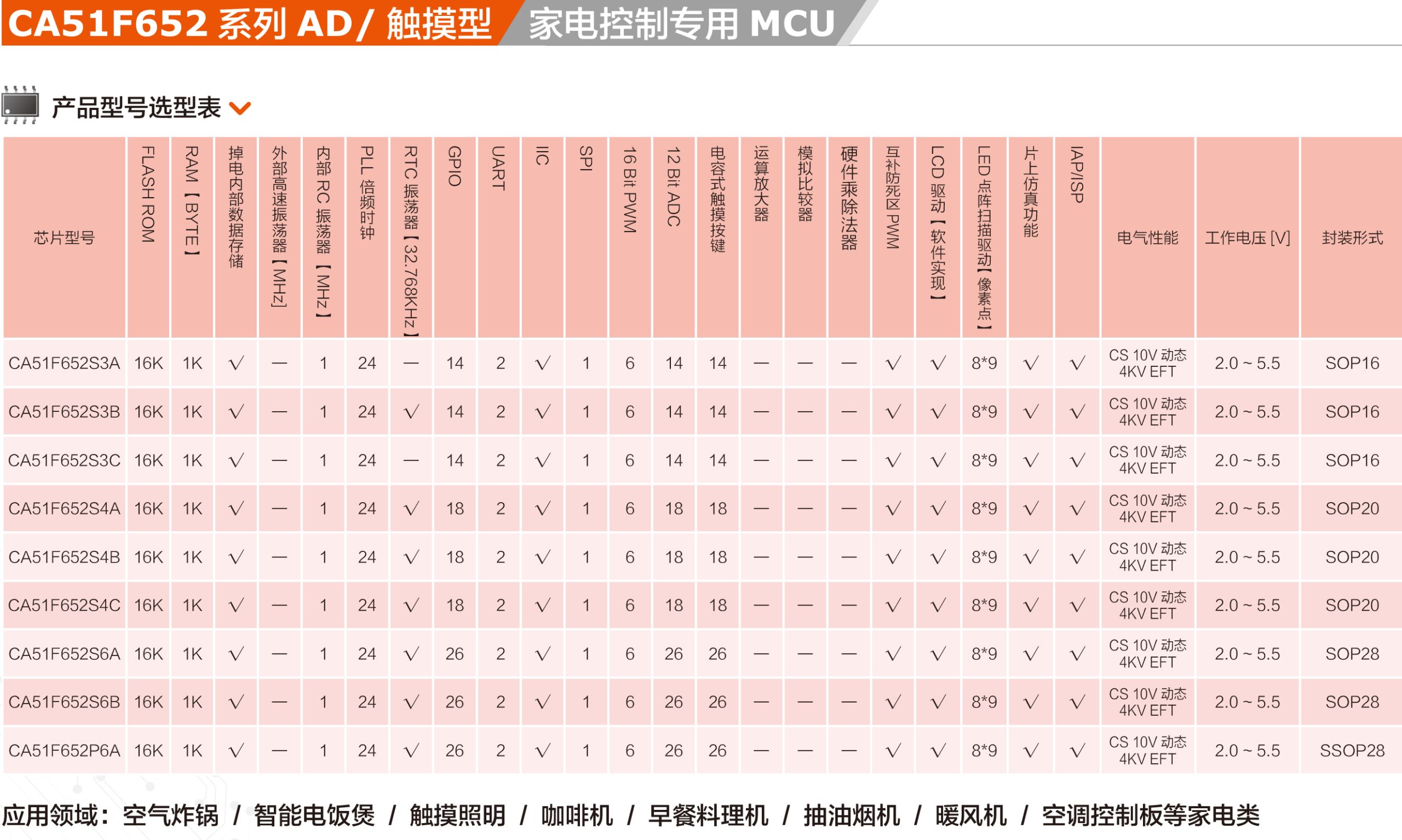

概括：CA51F652系列芯片是基于1T8051内核的微控制器，通常情况下运行速度比传统的8051芯片快10倍，性能更加优越。芯片内置16KBFlash程序存储器，可多次重复编程，以及1280ByteSRAM方便客户开发丰富的应用。芯片内置26路12BitADC、 26路触摸按键（不需外接电容）、6路16BitPWM支持互补和防死区功能； 还内置了1个I2C、2个UART、SPI等功能模块。支持PWM、I2C、UART外设可以映射到任意管脚，9个大灌电流管脚，支持LED点阵扫描LED屏双扫显示功能，支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的CS/EFT抗干扰性能使其可广泛应用于家电和消费类产品。
◆ 内核
➢ CPU：1T8051, 最高速度比传统8051快10倍
➢ 兼容8051指令集, 双DPTR工作模式
◆ 存储器
➢ Flash: 16K字节，可多次重复擦写
➢ 程序空间15.5K，512Byte数据空间可用于保存掉电数据，节省EEPROM
➢ RAM:256Byte内部RAM，1024Byte外部RAM
◆ 工作电压
➢ 工作电压：2.0V~5.5V
◆ 工作温度
➢ 工作温度：-40℃~+105℃
◆ 时钟系统
➢ 外部低速振荡器： 32.768KHz
➢ 内置低速RC振荡器：128KHz
➢ 内置高速RC振荡器：1MHz，精度为±1%5V@25℃（出厂校正）
➢ PLL倍频时钟：24MHz，精度为±1%5V@25℃
◆ 定时器
➢ 3个16位通用定时器: 定时器0，定时器1，定时器2
◆ 中断系统
➢ 15个有效中断源
➢ 两级中断优先级，支持中断嵌套
➢ 5个外部中断源INT0~INT4
➢ 外部中断触发沿选择：INT0~1（上升沿、下降沿）、INT2~4（上升沿、下降沿、双沿）
➢ 中断输入引脚选择：INT0（P0.0）、INT1（P0.1）、INT2（P0.2）、INT3（P0.3），INT4可选
除P0.0~P0.3 外的任意GPIO引脚为中断输入引脚
◆ TMC功能
➢ TMC定时器的时钟源可选IRCL或XOSCL
➢ 可配置中断时间为1-256个最小单位时间（中断时间最小单位：128个1/4IRCL时钟周期或128
个XOSCL时钟周期）
◆ 通用输入输出口（GPIO）
➢支持最多26个GPIO管脚
➢支持推挽、开漏、上拉、下拉、高阻模式
➢IO 推电流4 级可选：6mA、10mA、15mA、20mA @VDD=5V
➢普通IO 灌电流2 级可选：18mA、36mA @VDD=5V
➢支持（LED0-LED8）9个大灌电流管脚，最高可达120mA@5V，可用于高亮 LED 屏显示
◆ LED点阵（双扫）控制模块
➢内置LED点阵扫描模块，最多可支持 8×9个像素点（LED0-LED8），LED驱动8级亮度可调
◆ 模/数转换器（ADC）
➢支持26路12位SARADC
➢支持3种基准电压源：VDD、内部基准、外部基准
➢选择内部电压为基准，内部通道可测量1/4VDD，可用于测量供电电压
◆ 触摸按键（TouchKey）
➢内置触摸感应控制器
➢最大支持26路触摸通道，不需外接电容
➢支持触摸中断
➢支持低功耗模式
➢高抗干扰性能，符合EMC（CS动态10V，EFT4KV）标准
◆ 16位PWM
➢支持6路PWM输出，每路可单独控制，在16位范围内可任意配置周期和占空比
➢支持互补模式和死区控制，支持可设置边沿对齐和中心对齐模式
➢支持可直接输出内部时钟功能
➢支持PWM中断功能
➢每路PWM输出引脚可映射至其它所有的GPIO引脚
◆ 通用串行接口（UART1/UART2）
➢支持2路全双工串口
➢支持1字节接收缓存
➢UART1/UART2的TX/RX功能可映射至其它所有的GPIO引脚
◆ I2C接口
➢内置1路I2C接口，支持主从模式，支持标准/快速/高速模式
➢I2C引脚SCL/SDA功能可映射至其它所有的GPIO引脚
◆ SPI接口
➢内置1个4线SPI接口，支持主从模式
◆ 低电压检测（LVD）
➢检测电压可设置为2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V和4.2V。
➢可设置低电压复位或中断
◆ 复位模式
➢芯片支持多种复位源：上电/掉电复位，软复位，看门狗复位，低电压检测复位
◆ 看门狗
➢27位看门狗定时器，16位调节精度，可配置看门狗复位或中断
◆ 程序下载和仿真
➢支持ISP和IAP
➢支持两线在线仿真和下载升级功能
◆ 低功耗
➢STOP模式，电流<7uA
➢IDLE模式，电流<12uA
◆ 封装类型：SOP28/SSOP28/SOP20/SOP16
