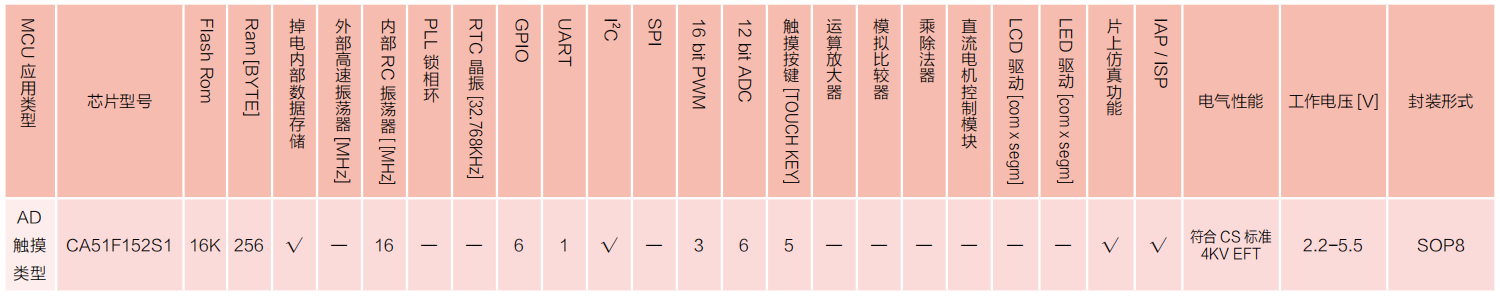

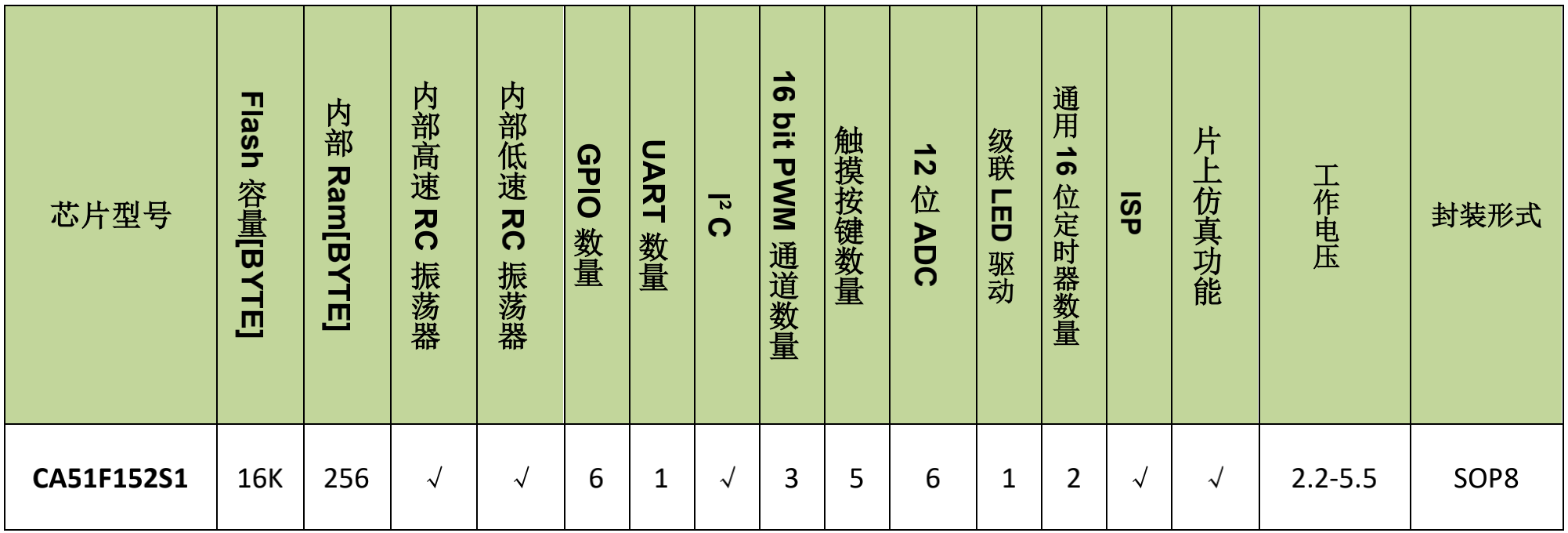

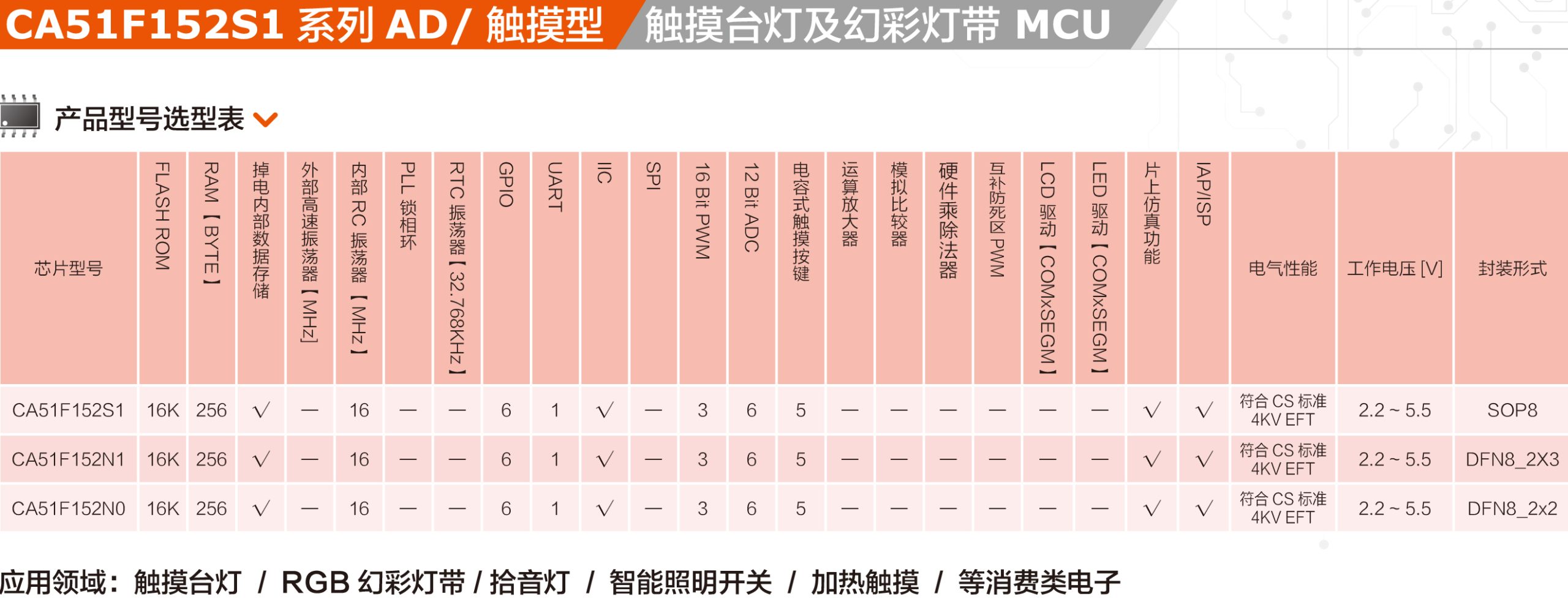

CA51F1系列

内核

● CPU:1T 8051, 最高速度比传统8051快10倍。

● 兼容8051指令集 , 双DPTR工作模式。

存储器

● Flash: 16K 字节,支持多次重复擦写。

● Flash 可划分为程序空间和数据空间,数据空间功能类似 EEPROM,用于存储掉电需要保存的数据。

● RAM:256字节内部RAM。

工作电压

● 工作电压:2.2 – 5.5V。

时钟系统

● 内置低速 RC 振荡器:100KHz。

● 内置高速RC振荡器:16MHz,精度为 ±2%(3.3V@25℃ )。

● 2.2V-5.5V最高频率8MHz,2.7-5.5V最高频率16MHz

TMC功能

● 时钟源为内置低速RC振荡器,中断时间最小单位为512个低速RC振荡器时钟周期。

● 可配置中断时间为1-256个最小单位时间。

中断系统

● 7个有效中断源。

● 两级中断优先级,支持中断嵌套。

● 2个外部中断源。

定时器

● 2个16位通用定时器 : 定时器 0,定时器1。

通用输入输出口(GPIO)

● 最多支持6个GPIO 口,支持推挽、开漏、上拉和下拉、高阻模式。

模 / 数转换器(ADC)

● 支持6 通道12位SAR ADC。

● 支持2种基准电压源:VDD 和内部基准 (1.5V)。

● 选择内部电压为基准可直接测量VDD电压。

触摸按键(Touch Key)

● 最大支持5个触摸通道。

● 可设置内部充电和内部基准。

● 内置触摸跳频功能,可显著提升抗电压脉冲注入 (CS) 性能。

● 高抗干扰性能,符合 EMC(CS) 标准。

● 支持触摸省电模式。

PWM

● 支持3通道 PWM,在16位范围内可任意配置周期和占空比。

● 支持可直接输出内部时钟功能。

低电压检测(LVD)

● 检测电压可设置为 2.7V,3.3V,3.7V 和 4.2V。

● 可设置低电压复位或中断。

复位模式

● 芯片支持多种复位源:硬复位,软复位,看门狗复位,低电压检测复位,上电/ 掉电复位。

看门狗

● 27位看门狗定时器,16 位调节精度,可配置看门狗复位或中断。

通用串行接口(UART)

● 支持1个UART接口。

● 支持1字节接收缓存。

I2C接口

● 内置1路I2C接口,支持主从模式,支持标准 / 快速 / 高速模式。

程序下载和仿真

● 支持ISP和IAP。

● 支持在线仿真功能。

低功耗

● STOP模式,电流<5uA。

● IDLE模式,电流<20uA。

● 低速运行模式,电流<40uA。

产品应用:声控电子玩具、加热茶杯、Wifi灯带、Wifi触摸台灯、加热茶杯垫。
